Käsepresse, Detailfotos

[Holli]

Hallo Jörg

von der Käsepresse habe ich einige Detailfotos für dich gemacht. Hoffentlich kannst du mit meinen stümperhaften Angaben etwas anfangen.

Ein spezielles Programm für Skizzen oder technisch Zeichnungen habe ich leider nicht.

Gesamtansicht

RS 013.jpg (198.73 KiB) 1560 mal betrachtet

Bodenbrett
52cm X 18cm

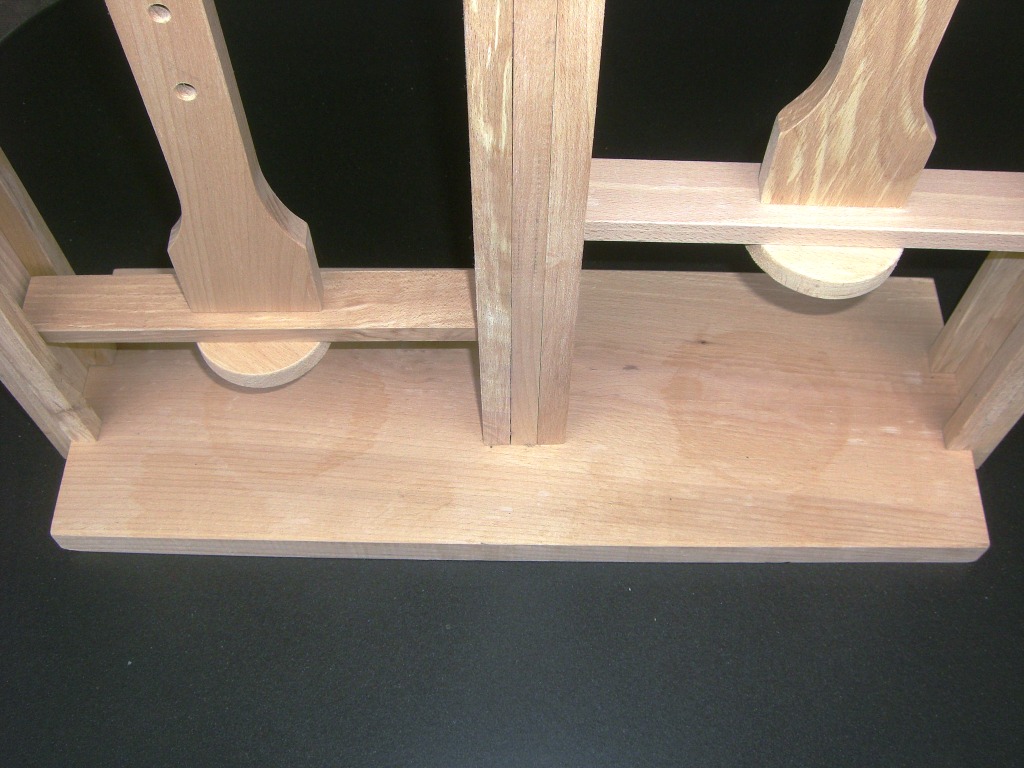

RS 002.jpg (210.35 KiB) 1560 mal betrachtet

Seitenteile
43cm x 6,5cm

RS 003.jpg (179.91 KiB) 1560 mal betrachtet

Mittelsteg 5cm x 6,5cm

8 Leisten 1cm x 1cm x 40,5cm bilden die Führungsschienen für die Pressstempel

RS 005.jpg (190.2 KiB) 1560 mal betrachtet

Das "Dach" besteht aus e Brettchen 26,7cm x 6,5cm

Die Führungsleisten für die Stempel sind25,5cm x 3,5cm

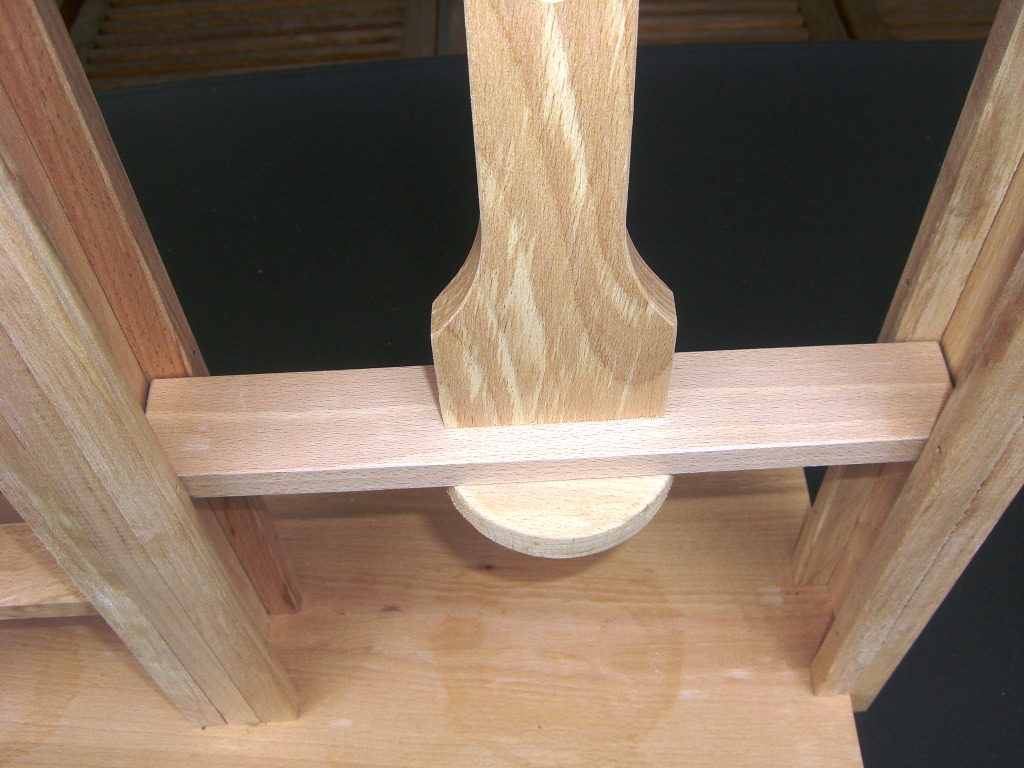

RS 014.jpg (213.22 KiB) 1560 mal betrachtet

Stempel über Alles 49 cm

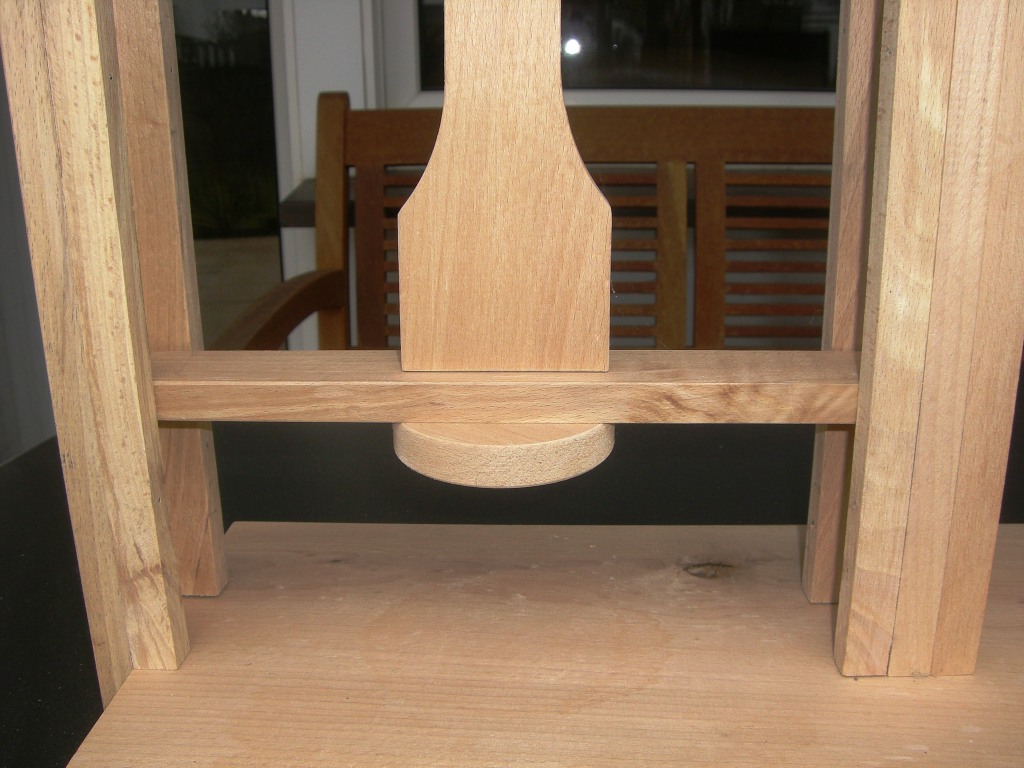

RS 007.jpg (200.73 KiB) 1560 mal betrachtet

RS 009.jpg (194.07 KiB) 1560 mal betrachtet

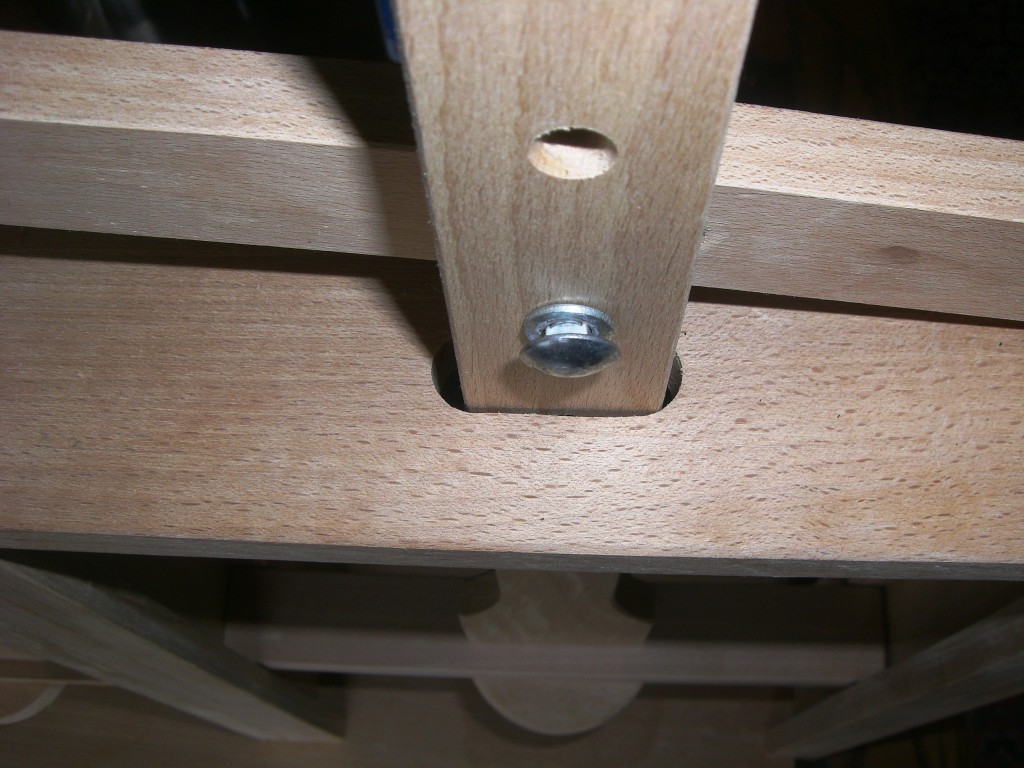

RS 015.jpg (197.83 KiB) 1560 mal betrachtet

Durchmesser Stempelplatte 7,5cm

Arme für Gewichte 43cm x 3cm

Die Befestigungen

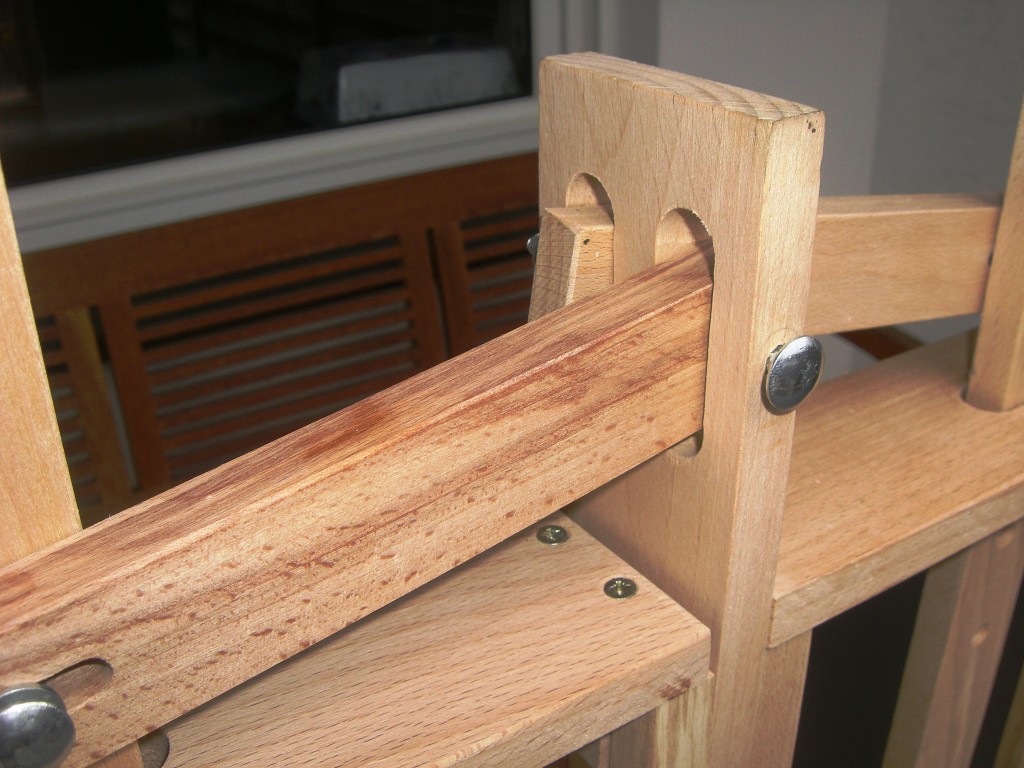

RS 010.jpg (203.75 KiB) 1560 mal betrachtet

RS 011.jpg (199.48 KiB) 1560 mal betrachtet

RS 012.jpg (191.38 KiB) 1560 mal betrachtet

Viel Erfolg beim Basteln

[Steini]

Hallo Martin,

erst mal schönen Dank für deine Mühe.

Ich werde beginnen, das Teil zu konstruieren.

Wenn ich noch das ein oder andere Maß benötige, frage ich noch einmal bei dir an.

LG, Steini

[Steini]

Hallo Martin,

bei der Konstruktion sind noch ein paar Fragen aufgekommen:

- Materialstärke des Bodenbrettes? (15 mm?)
- Materialstärke der restlichen Komponenten? (10 mm?)
- Länge des Mittelsteges? (50 cm?)
- Gesamtlänge des Pressstempels, einschließlich Druckplatte?
- Befestigung der "Dächer" an den Innenseiten (Mittelsteg)? wie?
- sind Pressstempel, Führungsleiste und Druckplatte fest verbunden? und wie? geleimt? geschraubt?

Die Positionierung der Bohrungen, Langlöcher und Kerben kannst du mir später anhand der Konstruktionszeichnung angeben.
Ich werde dann eine Bemaßung einfügen, die mit Kennbuchstaben versehen ist.

Nochmals vielen Dank für deinen Einsatz.

P. s.: Wieviele Käsepressen (einarmig) möchtest du haben?

LG, Steini

[Hardy]

Da bastelle ich dann vorsichtshalber gleich schon mal mit. Sobald es die Detailzeichnung gibt bin ich dabei.

Ist das alles Buchenholz? Kann ich dann wohl erst zu Hause machen.

[Holli]

Hallo Hardy,

das ganze Ding ist aus Buchenholz.

Du könntest doch mal das mediterrane Modell "Pinie" entwerfen.

[Holli]

Hallo Martin,

bei der Konstruktion sind noch ein paar Fragen aufgekommen:

- Materialstärke des Bodenbrettes? (15 mm?)
- Materialstärke der restlichen Komponenten? (10 mm?)
- Länge des Mittelsteges? (50 cm?)
- Gesamtlänge des Pressstempels, einschließlich Druckplatte?
- Befestigung der "Dächer" an den Innenseiten (Mittelsteg)? wie?
- sind Pressstempel, Führungsleiste und Druckplatte fest verbunden? und wie? geleimt? geschraubt?

Die Positionierung der Bohrungen, Langlöcher und Kerben kannst du mir später anhand der Konstruktionszeichnung angeben.
Ich werde dann eine Bemaßung einfügen, die mit Kennbuchstaben versehen ist.

Nochmals vielen Dank für deinen Einsatz.

P. s.: Wieviele Käsepressen (einarmig) möchtest du haben?

LG, Steini

Hallo Steini,

sehe deine Anfrage erst jetzt. Da beruflich der "Baum brennt" (Ostern, Kommunion) bin ich kaum online. Sorry

mit Verspätung:

Materialstärke Bodenbrett 30mm
Matrerialstärke restliche Komponenten 15mm
Mittelsteg 520mm
länge Pressstempel, einschl. Druckplatte 490mm
Befestigung Dächer mit je 4 Schrauben von oben
Befestigung Führungsleisten mit Stahlstiften
Pressstempel, Führungsleiste und Druckplatte sind fest miteinander verbunden. Geleimt und zusätzlich geschraubt.

[Hardy]

Martin,

eigentlich wäre das eine gute Idee. Würde dann Olivenholz nehmen. Das ist noch härter als Buche und ähnliche Vorteile. Außerdem könnte ich dann auch noch Olivenöl machen, also Oliven auspressen

[Steini]

Hallo Martin,

ich bin schon etwas voran gekommen.

Falls du mal zwischendurch ein wenig "Luft" hast,
kannst du mir sicher ja nochmal ein paar wenige Maße (a - x) ermitteln?

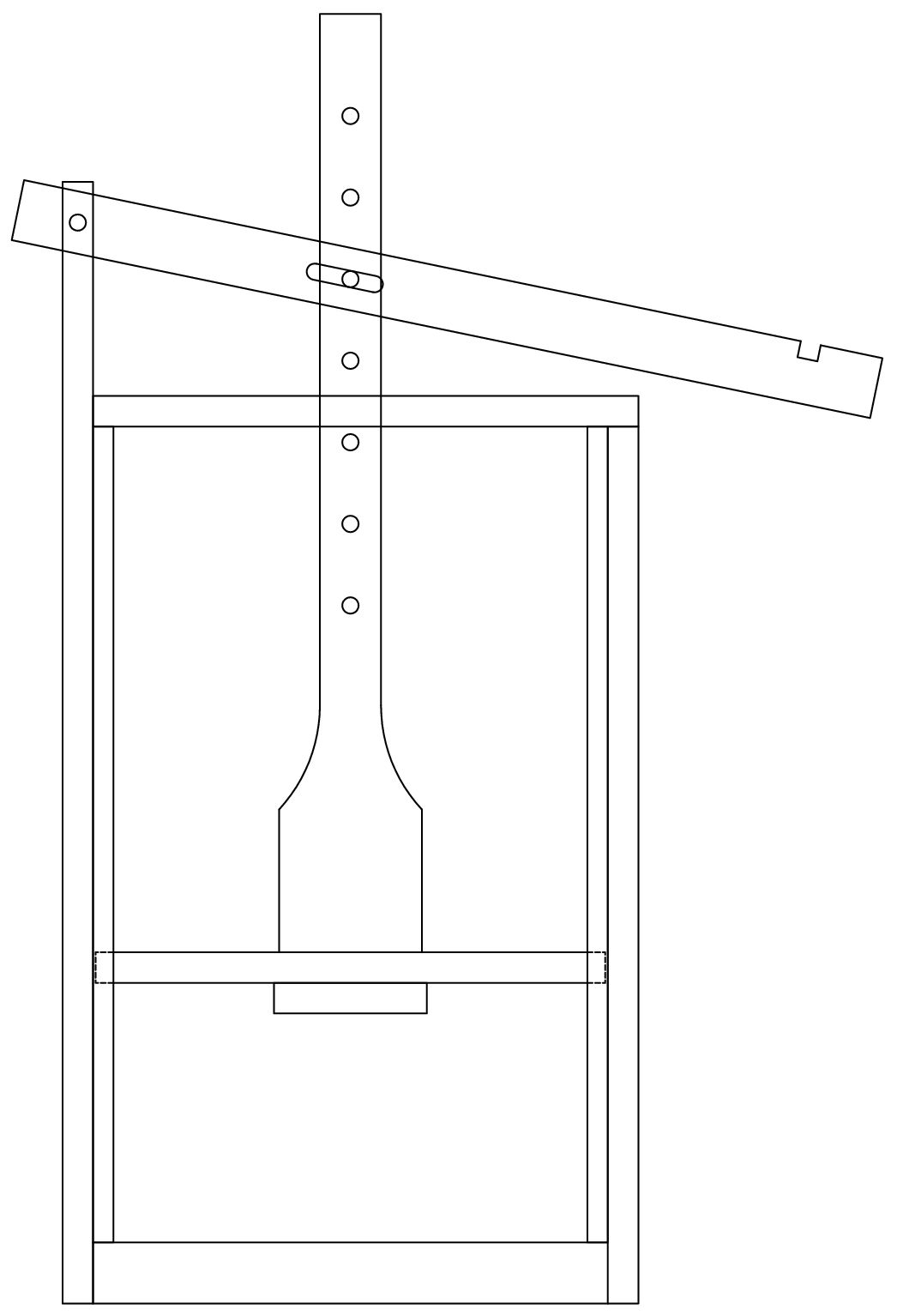

Käsepresse montiert.jpg

(49.3 KiB) 410-mal heruntergeladen

Käsepresse einzeln.jpg

(46.7 KiB) 410-mal heruntergeladen

[Hardy]

Auch CAD macht sich nicht von selbst.

Steini - Du hast es echt drauf! Ich beneide Deine Programmkentnisse mit CAD.

[Holli]

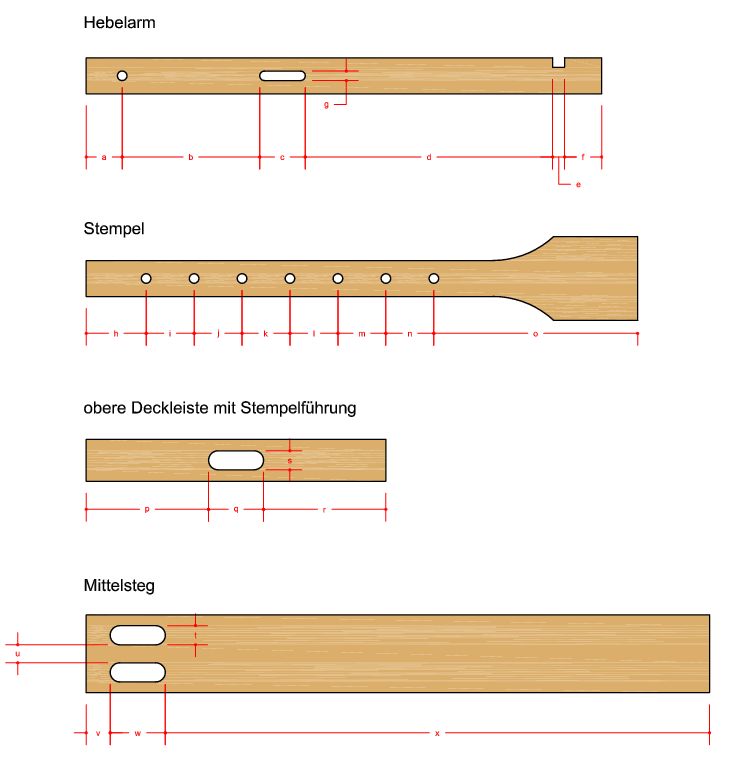

so, ich habe meine Hausaufgaben fertig

so viel gemessen habe ich noch nicht mal bei der Renovierung unseres Hauses

a 25 mm

b 120 mm

c 35 mm

d200 mm

e 7 mm

f 50 mm

g 7 mm

h 65 mm

i - n 43 mm

o 150 mm

p 120 mm

q 45 mm

r 105mm

s 15 mm

t 17 mm

u 13 mm

v 20 mm

w 55 mm
